高分散選粉機

時間：2023-04-13 16:48:31 點擊：811 次來源：洛陽建材建筑設計研究院有限公司

　　高分散選粉機

　　【進料粒度】： ≤0.1mm 【生產能力】：45-780t/h

　　應用領域

　　水泥粉磨、鈣粉、砂石料場、礦山開采、煤礦開采、混凝土攪拌站、干粉砂漿、石英砂等

　　適用物料

　　水泥、石灰石，生石灰、煤粉、煤、和焦碳。

　　產品概述
高分散選粉機

　　突出優勢

　　1、采用二級分選，三級分散，分級精度高，選粉效率比傳統O-SEPA選粉機提高20-30%。

　　2、合理的結構允許選粉風量、產量、喂料量在較大范圍內變化而不影響選粉效率，分級性能十分穩定。

　　3、分級原理，結合多種選粉原理，采用航空空氣動力學分析方法對整個流場進行優化設計，使設備阻力顯著減小，選粉效率高，節能降耗顯著。選粉機轉子內裝有獲得國家發明的渦流整流器，流場內氣流速度相對誤差＜5%。

　　4、選粉機采用無級調速，細度調節方便，靈敏可靠。

　　5、主軸下軸承密封采用新型設計方案，有效解決軸承進灰塵和潤滑油漏油等問題，有效延長選粉機使用壽命。

　　工作原理

　　出磨物料經提升機從側面兩個進料口喂入，通過旋轉的撒料盤將物料均勻撒在殼體與撒料盤之間的上升氣流中，物料進行初次分級，未分散的團狀物料及大顆粒落入清洗裝置中，一、二次風通過清洗裝置將撒料盤下的物料進行再次清洗，大顆粒物料沉入粗粉收集錐，其余物料隨上升氣流再次進入殼體與撒料盤之間的氣流中。

　　含塵氣體通過導向葉片導流，進入轉籠與導風葉片之間的主選粉區。分選原理是根據離心力與空氣阻力（斯托克斯力）的平衡達到有效的分級。由垂直葉片組成的籠式轉子回轉時，轉子內外壓差在整個選粉區上下維持一個定值，從而使氣流穩定均勻，為精確選粉創造了良好的條件。每一個顆粒自上而下得到了多次重復分選的機會。通過調整轉子的轉速，使符合切割粒徑的顆粒進入轉子內腔，隨氣流通過上部出風口進入袋式收塵器收集，進入成品。

　　大于切割粒徑的顆粒通過轉子與中粗粉錐上口法蘭之間的間隙進入中粗粉錐，通過流化裝置將物料送進粗粉斜槽，回至磨頭。

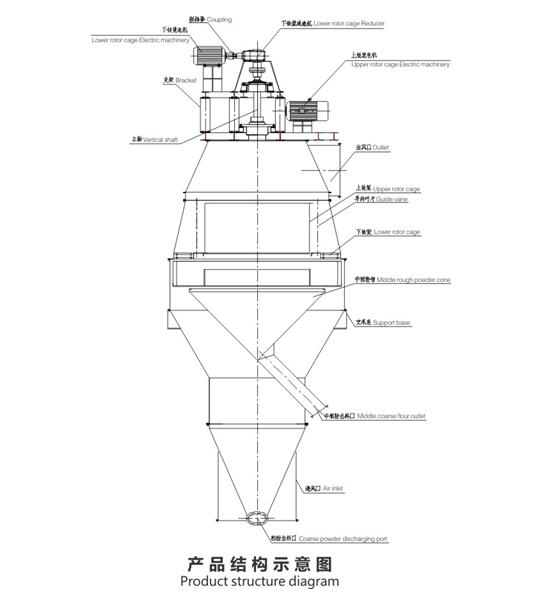

高分散選粉機結構圖

　　技術參數

型號 Model	處理風量 Piocesungdt volume (m3/h)	轉速(r/min) Spoea		電機功率(KW) Mofor power		zui大處理量 Maunumcopocly(t/h)	產量(t/h) Production
型號 Model	處理風量 Piocesungdt volume (m3/h)	上轉籠 DeeecD?	下轉籠 Loetolotco0e	上轉籠 Upper iolorC0ge	下轉籠 LoweriotoCoge	zui大處理量 Maunumcopocly(t/h)	粗顆粒回料量 Retuned CDOrse podel	入磨半成品量 Semrted ppderergpre	水泥成品量 Fnchedaeman
TSS-2500	150000	120-240	80-160	37	18.5	140-225	20-75	75-140	5-45
TSS-3000	180000	110-220	80-160	45	22	170-270	25-90	90-170	5-55
TSS-3500	210000	100-200	70-140	55	22	200-320	30-105	105-200	10-65
TSS-4000	240000	90-180	70-140	75	30	225-360	35-120	120-225	15-80
TSS-4500	270000	90-180	60-120	90	37	250-410	40-135	135-250	20-90
TSS-5000	300000	75-170	60-120	110	45	280-450	50-150	50-250	20-100
TSS-5500	330000	60-120	40-80	132	55	310-495	55-165	55-275	25-110
TSS-6000	360000	60-120	40-80	160	75	340-550	60-180	60-300	30-120
TSS-6500	390000	60-120	40-80	160	90	365-585	65-195	65-325	35-130
TSS-7000	420000	60-120	40-80	180	110	395-615	70-210	70-350	40-140
